在電子電路的設計中，穩壓二極管扮演著至關重要的角色，它們如同電路中的“電壓守護者”，確保在特定電壓范圍內，電路能夠穩定工作，不受外部電壓波動的影響。今天，我們將深入探討一款性能卓越的穩壓二極管——1SMA4740A，其憑借精確的穩壓能力、高可靠性和廣泛的應用范圍，在眾多電子設備中占據了一席之地。

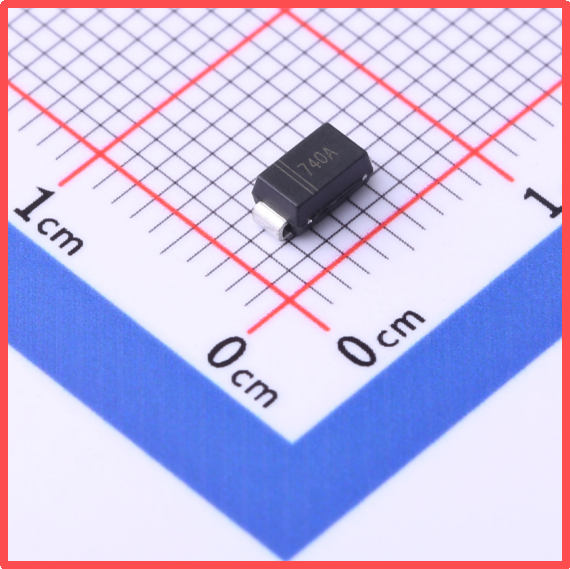

薩科微Slkor穩壓二極管1SMA4740A產品圖

穩壓特性：精準與穩定的結合

1SMA4740A穩壓二極管的標稱穩壓值為10V，這意味著在正常工作條件下，它能夠維持電路中的電壓穩定在10V左右。進一步細化，其穩壓值范圍在9.5V至10.5V之間，這種微小的波動范圍對于大多數精密電子設備而言是完全可以接受的，確保了電路的穩定性和可靠性。此外，該穩壓二極管具備±5%的精度，這意味著實際穩壓值相對于標稱值的偏差不會超過5%，進一步提升了其應用的精確性。

功率與散熱：高效能的保障

功率是評價穩壓二極管性能的重要指標之一。1SMA4740A擁有1W的功率處理能力，這意味著它能夠承受較大的電流通過而不至于過熱損壞，從而保證了在復雜或高負載電路中的穩定表現。同時，良好的散熱性能也是其能夠持續穩定工作的關鍵。雖然直接提及阻抗(Zzt)為7Ω可能更多地關聯于其在高頻環境下的特性（如防止高頻信號干擾），但這一參數也從側面反映了該器件在設計時考慮到了整體電路的匹配與穩定性。

反向電流與安全性

在反向電壓作用下，穩壓二極管通常會有微小的電流通過，即反向電流。對于1SMA4740A而言，在7.6V的反向電壓下，其反向電流僅為50μA，這一數值非常低，表明該二極管在反向偏置時幾乎不消耗功率，有效降低了功耗和熱量產生，同時也提高了電路的安全性。

薩科微Slkor穩壓二極管1SMA4740A規格書

薩科微Slkor穩壓二極管1SMA4740A相關參數

穩壓二極管應用于移動設備類

一、電源管理

穩定電壓輸出：移動設備如手機、平板電腦等，其內部電路對電壓的穩定性要求很高。穩壓二極管能夠在這些設備的電源管理系統中提供穩定的電壓輸出，確保各個電路模塊在電壓波動時仍能正常工作。這有助于保護敏感元件免受電壓沖擊，延長設備的使用壽命。

過壓保護：在移動設備中，如果電池或其他電源組件出現故障導致電壓異常升高，穩壓二極管會迅速導通并將過電壓釋放到地，從而保護設備免受損害。這種過壓保護機制對于防止設備因電壓過高而損壞至關重要。

二、信號調節與保護

信號調節：在移動設備中，穩壓二極管還可以用于調節信號電壓，確保信號在傳輸過程中保持穩定的幅度和波形。這對于保證通信質量、音頻輸出質量等方面都具有重要意義。

浪涌保護：移動設備在連接外部設備或充電時，可能會遭受到電壓浪涌的沖擊。穩壓二極管能夠作為浪涌保護元件，在電壓浪涌發生時迅速導通并吸收浪涌能量，從而保護設備免受損害。

三、低功耗設計

移動設備通常對功耗有較高要求，以延長電池使用時間。穩壓二極管在低功耗設計中發揮著重要作用。由于其具有較低的反向電流和較高的功率效率，穩壓二極管能夠在保證電壓穩定的同時減少不必要的功耗，有助于提升移動設備的續航能力。

四、具體實例

在移動設備的實際設計中，穩壓二極管常被用于以下場景：

電源管理IC周邊：穩壓二極管可以與電源管理IC配合使用，共同實現電壓的穩定輸出和過壓保護等功能。

音頻放大電路：在音頻放大電路中，穩壓二極管可以用于調節音頻信號的電壓幅度，確保音頻輸出質量穩定可靠。

USB接口保護：移動設備中的USB接口在連接外部設備時容易受到電壓浪涌的沖擊。通過在USB接口處加入穩壓二極管等保護元件，可以有效防止電壓浪涌對設備造成損害。
