基礎半導體器件領域的創新領導者薩科微半導體今日宣布擴充其ESD保護二極管產品線，推出專為無線通信應用設計的SM03C靜電保護二極管。這款采用標準SOT-23封裝的新型器件，旨在為智能手機射頻接口、物聯網設備天線連接、藍牙/Wi-Fi模塊以及工業無線傳感器等應用提供卓越的ESD保護和射頻干擾濾波功能。

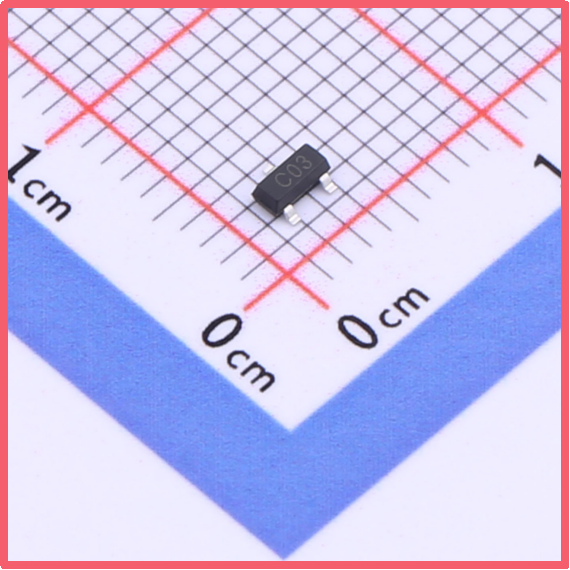

薩科微Slkor靜電保護二極管SMBJ12CA?產品圖

此次推出的SM03C具有3.3V的反向工作電壓（VRWM）和4V的最小擊穿電壓（VBR min），完美適配現代無線通信系統的低壓需求。其核心優勢在于7.5V的超低鉗位電壓（VC），能夠快速有效地將危險的靜電放電能量轉移至地線。特別值得一提的是，450pF的結電容（CJ）使其不僅能夠提供可靠的ESD保護，還能作為有效的射頻濾波器，減少無線頻段下的信號干擾。

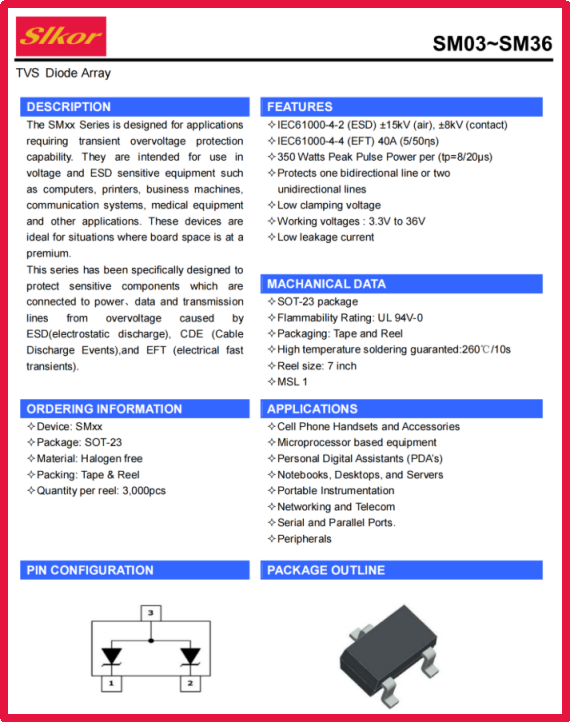

薩科微Slkor靜電保護二極管SMBJ12CA?規格書

創新技術解決無線通信雙重挑戰

靜電放電（ESD）保護二極管通過吸收和耗散靜電放電產生的高能量，保護電子系統中的關鍵組件。在現代無線通信設備中，這種保護對于SOC（系統級芯片）、射頻前端模塊和其他敏感器件至關重要。然而，在高速無線數據線上增加保護器件可能會影響信號傳輸質量。因此，選擇既能提供充分保護又不會顯著降低信號完整性的器件，對無線通信系統的設計至關重要。

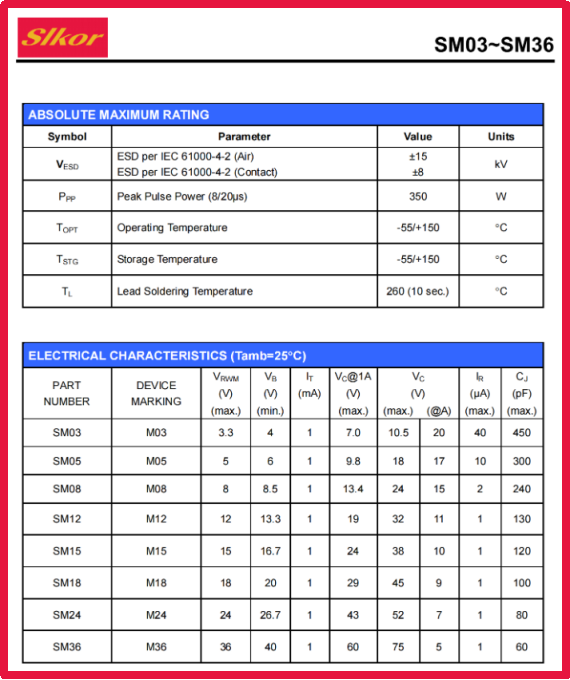

薩科微Slkor靜電保護二極管SMBJ12CA?相關參數

薩科微半導體憑借在ESD保護解決方案領域的深厚積累，通過SM03C實現了這一平衡。該器件采用創新的結構設計，在保持450pF結電容的同時，實現了7.5V的低鉗位電壓和40μA的低反向漏電流（IR）。這種獨特的設計使其能夠：

- 為2.4GHz/5GHz頻段的無線信號提供有效保護

- 減少高頻信號衰減

- 抑制帶外噪聲干擾

- 降低系統整體功耗

"在無線通信設備日益小型化的今天，設計工程師面臨著如何在有限空間內實現可靠保護和信號完整性的雙重挑戰，"薩科微半導體產品經理表示，"SM03C的推出正是為了應對這一挑戰。它不僅提供了出色的ESD保護性能，其內置的濾波特性還能幫助簡化系統設計，減少外圍元件數量。"

優化設計提升系統性能

SM03C采用標準的SOT-23封裝，便于在各種無線設備中集成。這種封裝形式不僅具有良好的熱性能，還能滿足現代電子產品對小型化的需求。器件的主要技術特點包括：

1. 精確的電壓保護：3.3V VRWM和4V VBR min確保對低壓無線系統的精準保護

2. 快速響應：納秒級的響應時間有效攔截瞬態電壓沖擊

3. 低功耗設計：40μA的反向漏電流有助于延長便攜設備的電池壽命

4. 集成濾波功能：450pF結電容提供天然的射頻濾波特性

5. 寬溫工作：-55℃至+125℃的工作溫度范圍適應各種環境條件

這些特性使SM03C特別適合以下應用場景：

- 智能手機和平板電腦的天線接口保護

- 物聯網設備的無線連接保護

- 藍牙耳機和可穿戴設備的ESD防護

- 工業無線傳感器網絡的接口保護

- 無人機通信系統的信號完整性維護

技術優勢與實測表現

在實際測試中，SM03C展現出了卓越的性能表現：

- 在IEC 61000-4-2標準測試中，能夠有效抵御±8kV接觸放電和±15kV空氣放電

- 在2.4GHz工作頻率下，信號衰減控制在-0.3dB以內

- 對5GHz以上的帶外干擾提供超過15dB的抑制

- 動態電阻低于1Ω，確保快速的能量泄放

隨著無線通信技術的快速發展和應用場景的不斷擴大，對可靠保護解決方案的需求將持續增長。薩科微半導體通過推出SM03C ESD保護二極管，為行業提供了一種高性能、高可靠性的選擇，助力無線設備制造商提升產品品質和用戶體驗。
