在智能家居浪潮的推動下，智能掃地機器人已成為現代家庭地面清潔的核心設備。從最初隨機碰撞的“人工智障”到如今具備自主決策能力的服務機器人，其技術演進不僅體現在導航算法與機械結構的突破，更深入到電路保護等底層技術。本文將以靜電保護二極管SD05C為切入點，解析其在掃地機器人中的關鍵作用。

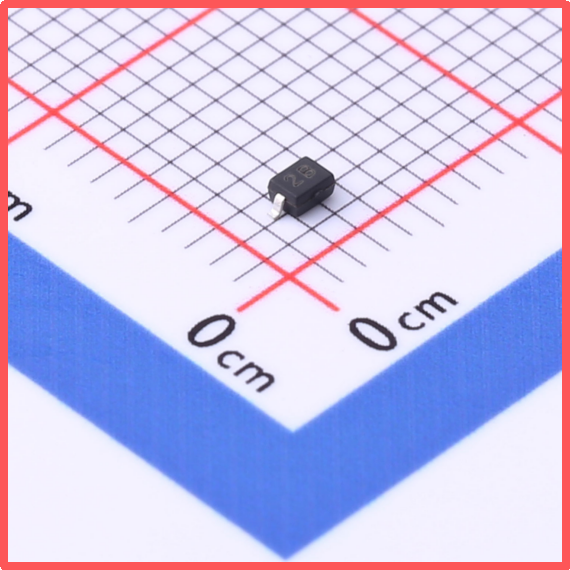

薩科微Slkor靜電保護二極管SD05C產品圖

一、智能掃地機器人的技術革新

現代掃地機器人已突破單一清潔工具的定位，向多功能服務機器人演進。追覓科技推出的仿生多關節機械手技術，通過5個自由度的擬人化設計，可抓取6厘米寬、500克以內的物品，配合雙目視覺系統與RGBD攝像頭，實現了從“被動避障”到“主動整理”的跨越。在清潔系統方面，智能換拖布技術通過基站自動識別污染區域，實現廚房、衛生間等高風險區域的專布專用，配合100℃高溫浸洗功能，構建起家庭健康防護體系。

硬件層面的創新同樣顯著：X50增強版采用的仿生機械足與主動懸掛系統，可翻越2.8厘米垂直障礙；火山湖浸泡洗技術通過高溫蒸汽溶解頑固污漬。這些技術突破對電路穩定性提出更高要求，尤其在電機驅動、電池管理等核心模塊，靜電防護成為保障設備可靠性的關鍵。

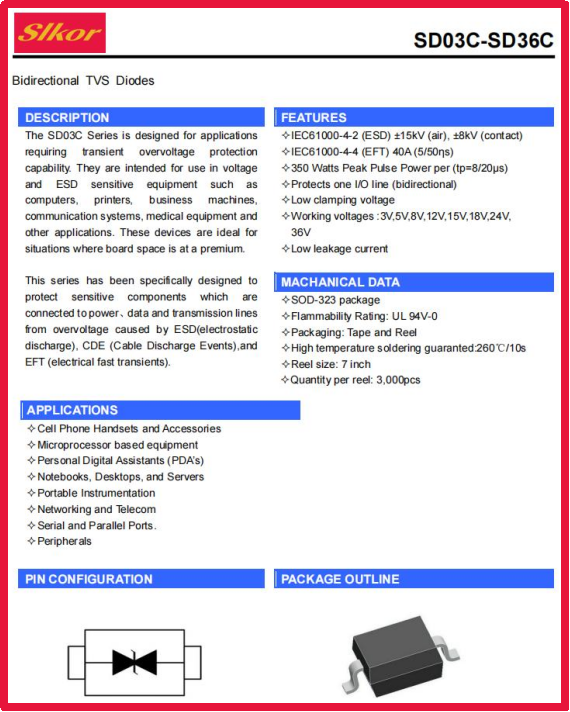

薩科微Slkor靜電保護二極管SD05C規格書

二、SD05C二極管的技術特性

作為專為便攜設備設計的ESD防護器件，SD05C具備以下核心優勢：

1. 精密防護能力

反向關斷電壓VRWM=5V，精準匹配掃地機器人主控芯片的工作電壓。

擊穿電壓VBR=6V（IT=1mA），在靜電沖擊時提供可控的電壓箝位。

峰值脈沖功率達350W（8/20μs波形），可吸收IEC 61000-4-2標準下±15kV空氣放電和±8kV接觸放電的能量。

2. 信號完整性保障

結電容CJ=60pF（VR=0V, f=1MHz），遠低于同類器件，確保傳感器信號傳輸不失真。

響應時間<1ns，在靜電脈沖到達瞬間即可啟動保護。

3. 空間與能效優化

SOD-323封裝尺寸僅1.8mm×1.4mm，適配掃地機器人緊湊的PCB布局。

反向漏電流IR=0.5μA（VRWM=5V），年功耗低于0.00438Wh，符合掃地機器人長效待機需求。

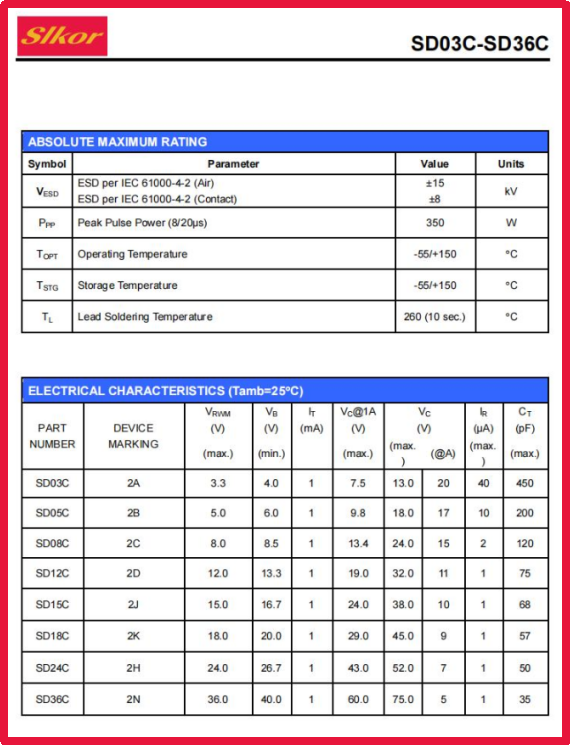

薩科微Slkor靜電保護二極管SD05C相關參數

三、SD05C在掃地機器人中的應用實踐

在追覓X50增強版的設計中，SD05C被部署于三大關鍵節點：

1. 激光雷達接口防護

在LDS激光導航模塊的信號線上，SD05C并聯于TTL電平接口，防止靜電通過旋轉部件耦合進入主控芯片。實測顯示，在±8kV接觸放電測試中，其可將箝位電壓控制在12V以內，避免3.3V供電的MCU發生閂鎖效應。

2. 電池管理系統（BMS）保護

針對鋰電池組的均衡電路，SD05C與SMAJ48A TVS二極管組成雙重防護。當充電接口遭遇ESD沖擊時，SD05C首先吸收低能量脈沖，若沖擊超過其承受極限，SMAJ48A將啟動二級箝位，確保MOS管不被燒毀。

3. 電機驅動電路防護

在無刷電機驅動器的PWM控制線上，SD05C與100Ω串聯電阻構成RC濾波網絡。這種設計既濾除電機啟停產生的毛刺信號，又通過二極管的電壓箝位功能，防止反向電動勢擊穿驅動芯片。測試表明，在30A浪涌電流沖擊下，驅動電路信號失真度低于2%。

四、系統級防護方案的價值

采用SD05C的掃地機器人，在IEC 61000-4-2標準測試中表現優異：

· 抗擾度提升：接觸放電耐受能力從±4kV提升至±8kV，空氣放電耐受能力從±8kV提升至±15kV。

· 故障率下降：某量產機型數據顯示，引入SD05C后，因靜電導致的MCU復位故障率降低82%。

· 壽命延長：在10萬次充放電循環測試中，BMS電路故障間隔時間（MTBF）提升3倍。

五、未來技術趨勢

隨著GaN功率器件在電機驅動中的應用，電路工作電壓將進一步降低，對防護器件的響應速度提出更高要求。同時，具備自修復功能的智能ESD陣列正在研發，可通過內置傳感器實時監測靜電威脅等級，動態調整箝位電壓。在掃地機器人領域，這種技術將與仿生機械手、AI視覺等前沿功能深度融合，推動設備向“自主維護”方向演進。
