封裝中的RDL（Redistribution Layer，重分布層）是集成電路封裝設計中的一個重要層次，主要用于實現芯片內電氣連接的重新分配，并且在封裝中起到連接芯片和外部引腳之間的橋梁作用。RDL的設計和實現直接影響到封裝的電氣性能、可靠性和制造成本。

1. RDL的基本概念

RDL是指在芯片的封裝過程中，重新布置芯片表面上的信號線和電源線，以適應封裝基板的布局需求。簡單來說，它是芯片和封裝基板之間的電路層，起到信號引導和分配的作用。通過RDL，芯片內部的引腳可以被重新分布到基板上的不同位置，提供與外部系統連接的功能。

2. RDL的設計目標

• 信號分配

  ：RDL層的一個主要目標是將芯片的I/O（輸入/輸出）信號有效地分配到封裝的不同區域。這樣做可以優化信號傳輸路徑，減少信號延遲和串擾。

• 電源分布

  ：除了信號線的布置外，RDL還負責電源層的布置，確保芯片和封裝基板之間的電流穩定傳輸，避免過高的電流密度導致過熱或燒毀問題。

• 尺寸與性能平衡

  ：通過優化RDL的布局，設計師可以在保持小封裝尺寸的同時，滿足高性能的要求。這對于高集成度的芯片尤為重要。

3. RDL的設計步驟

RDL的設計通常包括以下幾個步驟：

1. 信號分配分析：在設計RDL之前，首先要評估芯片內部的信號連接方式，分析每個I/O引腳的功能和其需要的連接路徑。通過與芯片設計團隊協作，確保信號線的最優布局。

2. 布線設計：根據需求進行具體的RDL布線設計。RDL通常采用多層結構，通過不同層次的線路進行信號和電源的分配。設計時需要考慮布線路徑、走線長度、寬度、間距等，以優化電氣性能并避免信號干擾。

3. 電氣性能仿真：在設計完成后，通過仿真工具對RDL進行電氣性能驗證。這包括信號完整性（SI）和電源完整性（PI）分析，確保高頻信號不會因布線不當產生衰減，電源分布穩定。

4. 熱力分析與優化：由于高功率芯片會產生大量熱量，RDL的設計還需要進行熱力學分析。通過模擬熱流和散熱路徑，確保封裝內的溫度不會過高，避免對芯片性能產生負面影響。

5. 制造與測試驗證：RDL設計完成后，進入制造階段。制造時需要根據設計圖紙進行多層基板的制作，并通過各種測試方法驗證RDL的電氣連接性和機械穩定性，確保封裝可以順利通過后續的可靠性測試。

4. RDL與封裝的關系

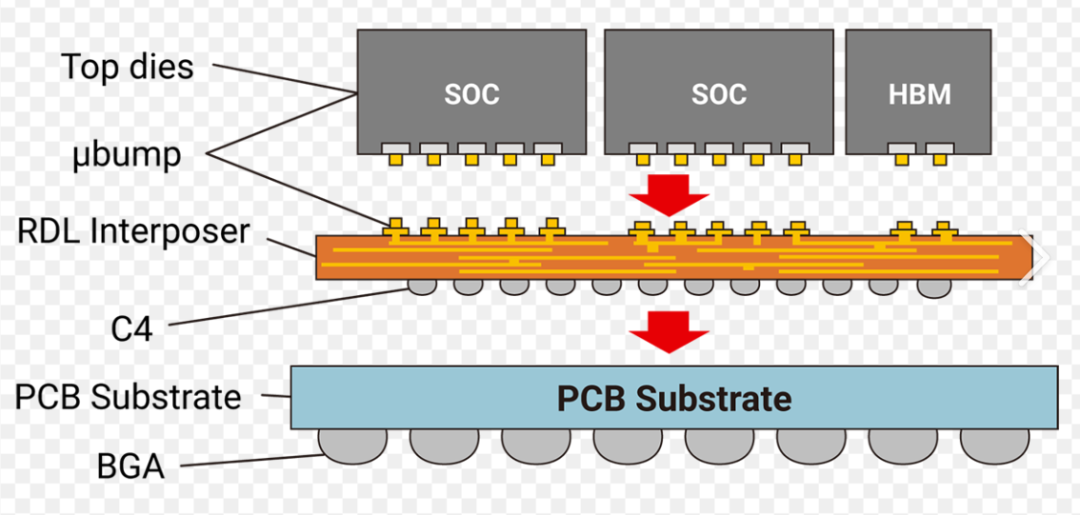

RDL層通常作為芯片封裝的核心組成部分，與其他封裝結構（如基板、外部引腳等）緊密配合。它不僅為芯片和封裝基板之間的連接提供了通路，還決定了封裝的電氣性能、散熱性能以及最終的封裝尺寸。

例如，像BGA（Ball Grid Array）或FCBGA（Flip Chip Ball Grid Array）封裝中，RDL負責將芯片的I/O引腳重分布到基板上的焊球位置，確保信號從芯片傳輸到封裝外部的電路板。

5. RDL的技術挑戰

• 多層結構復雜性

  ：RDL設計需要使用多層布線，這增加了設計的復雜性。設計師需要平衡信號傳輸質量、熱性能和機械穩定性等因素。

• 信號完整性問題

  ：隨著芯片頻率和集成度的增加，RDL中的信號完整性問題變得愈發嚴重。如何減少信號的損失、避免信號串擾、提高抗干擾能力是RDL設計的關鍵。

• 尺寸與成本控制

  ：在保證性能的前提下，RDL的設計需要盡量減少封裝的體積和制造成本。因此，如何通過優化布線來減小封裝尺寸，并確保成本可控，是設計過程中必須考慮的因素。

6. RDL的應用與發展趨勢

隨著集成電路技術的不斷進步，封裝的要求也越來越高。RDL技術在高性能芯片封裝中起著越來越重要的作用。尤其在像5G、AI、汽車電子等領域，對封裝的要求更是不斷提高。未來，RDL技術將朝著更高頻、更小尺寸、更低成本的方向發展，同時加強與熱管理、可靠性分析等其他封裝領域的協同設計。

總結。RDL是集成電路封裝中不可或缺的設計層，負責芯片與封裝之間的電氣連接與信號分配。它不僅影響封裝的電氣性能，還與封裝的尺寸、熱管理、成本等多個因素密切相關。隨著技術的發展，RDL設計正變得越來越復雜，要求設計師在保證性能的同時，還需優化尺寸、成本，并解決信號完整性等技術挑戰。
